本日はストレートシャフト選別についての配信です。
弊社FCTが得意とするストレートシャフトは細長い形状が多いのですが、
そんな製品群もパーツフィーダーを駆使することで全数選別が可能です。
▲ストレートシャフトの自動選別の様子（音量ご注意ください）
シャフトをパーツフィーダーからグラステーブルへ供給後、
CCDカメラの画像検査で外径＋長さの自動選別を行います。
サイクルタイムは分速100～150本、1シフトで約7万本のアウトプットが可能です。
今回の製品はSUS304 φ 1.6(+/-0.1) x 44.0mm (+/-0.2mm)と
公差レンジで外径 0.2mm + 長さ 0.4mmですからこの程度なら問題なく検出が可能です。
下記はカメラと画角（撮像視野）別に、
1画素あたりの分解能（計測できる一番小さな値）を示した参考値ですが、
この数字に、（繰り返し精度など余裕をみて）5画素を乗じてあげると
画像検査で判定可能なだいたいの公差レンジが求められます。
.png)

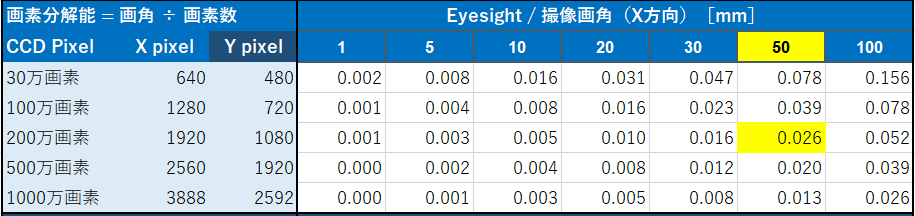

▲1画素あたりの分解能（計測できる一番小さな値）参考値
例えば、200万画素のカメラで画角（X方向）が50mmなら
寸法公差 ＝ 0.026mm/画素 × 5画素 ＝ 0.13mm といった具体。
よって、上記ストレートシャフトなら問題なく確実に高速で画像選別が可能です。
皆さんの製品の全数選別でもお役に立てるかもしれません。
ご興味のある企業様はお気軽にお問合せください。
それでは、今週も素敵な1週間にしていきましょう♪
