通常 金属部品や樹脂容器の内面検査を行う場合、
斜めカメラで撮像しワークを回転させるか複数カメラの分割撮像で検査をしますが、
回転させる分タクトがかかり過ぎたり ピントが全域に合わない
(カメラが増えて)コストがかかり過ぎるといった問題が発生します。
レンズの先が丸くなった魚眼レンズなら一度に360°の視野を得られますが、
ワークぎりぎりに接近させなければならず、
照明が入りにくいとか画像の歪みが大きくなる問題が出てきてしまいます。

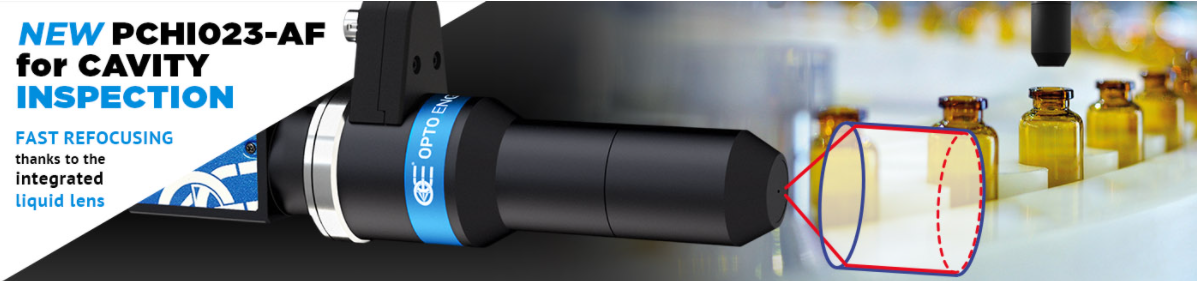

▲イタリアの光学系レンズメーカOPTO社製のレンズは弊社取扱いの自動選別機とも互換性があるのが特徴

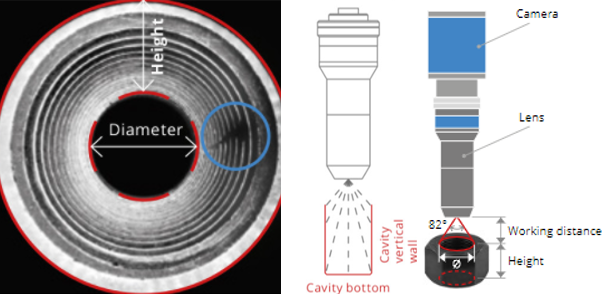

それらの問題を解消してくれるのがこちらの特殊レンズで
目視でははじきにくい打痕やバリ、切り粉といったよくある雌ネジの内径不良を確実に止めてくれます。
魚眼レンズに比べ画像の歪みを抑え ワークとの距離が取れるため照明も入れられ
金属部品や樹脂容器の内面検査に最適なレンズです。
画像処理や反応速度も5ms (1000分の5秒)程度ですから
通常のサイクルタイムで(分速200~300個)検査が可能です。
本日は ”360°内径検査レンズ”の紹介でした。
雌ネジなどの内径不良や樹脂容器の内面不良でお困りの場合 まずはお気軽にお問合せ下さい。
それでは、今週も素敵な1週間にしていきましょうね♪
バックナンバー【ナノ精密のインドネシア拠点”RAI”の紹介記事】はこちらから☆彡
お問合せはこちらまで↓
*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━**━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━
会社名: Nano Seimitsu Co., Ltd
住所:162 Moo 17 Bangplee Industrial Estate Sio3, Debaratana Rd.,
Bangsaothong, Samutprakarn 10570 Thailand
矢田 携帯 : +66 (0)61-572-1700(日本人直通)
*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━**━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━*━
斜めカメラで撮像しワークを回転させるか複数カメラの分割撮像で検査をしますが、
回転させる分タクトがかかり過ぎたり ピントが全域に合わない
(カメラが増えて)コストがかかり過ぎるといった問題が発生します。
レンズの先が丸くなった魚眼レンズなら一度に360°の視野を得られますが、
ワークぎりぎりに接近させなければならず、
照明が入りにくいとか画像の歪みが大きくなる問題が出てきてしまいます。
▲イタリアの光学系レンズメーカOPTO社製のレンズは弊社取扱いの自動選別機とも互換性があるのが特徴
それらの問題を解消してくれるのがこちらの特殊レンズで
目視でははじきにくい打痕やバリ、切り粉といったよくある雌ネジの内径不良を確実に止めてくれます。
魚眼レンズに比べ画像の歪みを抑え ワークとの距離が取れるため照明も入れられ
金属部品や樹脂容器の内面検査に最適なレンズです。
画像処理や反応速度も5ms (1000分の5秒)程度ですから
通常のサイクルタイムで(分速200~300個)検査が可能です。

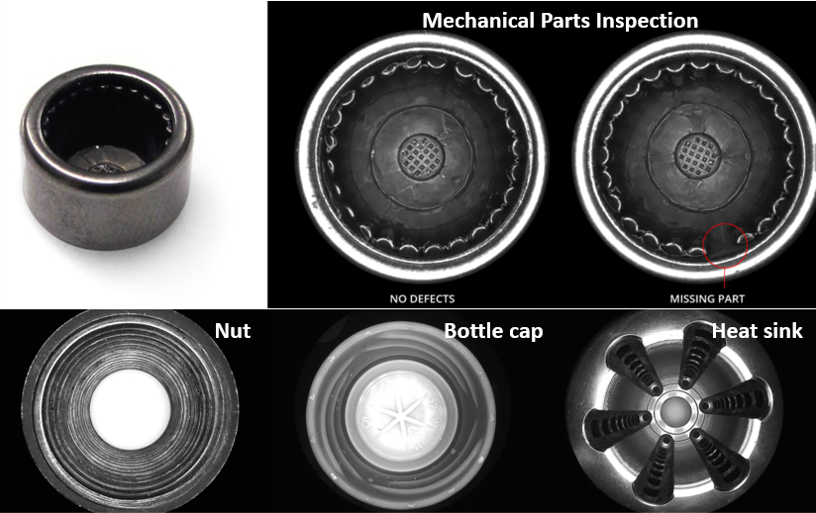

360°内径検査レンズで撮像したサンプル画像
